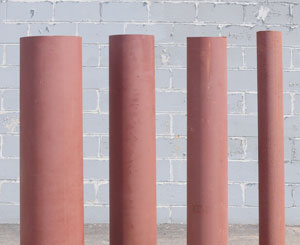

स्टील पाइप स्टील से बने बेलनाकार ट्यूब होते हैं जिनका उपयोग विनिर्माण और बुनियादी ढांचे में कई तरीकों से किया जाता है। वे इस्पात उद्योग द्वारा बनाए गए सबसे अधिक उपयोग किए जाने वाले उत्पाद हैं। पाइप का प्राथमिक उपयोग तरल या गैस भूमिगत परिवहन में होता है-तेल, गैस और पानी सहित। हालांकि, विनिर्माण और निर्माण के दौरान अलग-अलग आकार के पाइप का उपयोग किया जाता है। एक सामान्य घरेलू विनिर्माण उदाहरण संकीर्ण स्टील पाइप है जो फ्रिज में शीतलन प्रणाली को चलाता है। निर्माण हीटिंग और नलसाजी के लिए पाइप का उपयोग करता है। संरचनाओं को अलग-अलग आकार के स्टील पाइप का उपयोग करके बनाया जा सकता है, जैसे कि हैंड्रिल, बाइक रैक, या पाइप बॉल्डर्स।
विलियम मर्डोक को स्टील पाइप का अग्रणी माना जाता है। 1815 में, वह एक कोयला लैंप जल प्रणाली का समर्थन करने के लिए एक साथ बैरल के कस्तूरी में शामिल हो गए। मर्डोक ने लंदन की सड़कों पर लैंप के लिए कोयला गैस परिवहन के लिए अपनी अभिनव पाइपिंग प्रणाली का उपयोग किया।
1800 के दशक से, स्टील पाइप की तकनीक में महान प्रगति की गई है, जिसमें विनिर्माण के तरीकों में सुधार, उनके उपयोग के लिए अनुप्रयोगों का विकास और नियमों और मानकों की स्थापना शामिल है जो उनके प्रमाणन को नियंत्रित करते हैं।
इस्पात पाइप कैसे बनाया जाता है?
कच्चे माल के पिघलने से लेकर मोल्डिंग या वेल्डिंग तक, यह सर्वव्यापी निर्माण सामग्री दो मुख्य प्रक्रियाओं के माध्यम से बनाई गई है:
कच्चे स्टील को अधिक उपयोगी रूप में परिवर्तित करें
दोनों प्रक्रियाएं अच्छी गुणवत्ता वाले स्टील बनाने से शुरू होनी चाहिए। कच्चे स्टील को एक भट्ठी में कच्चे माल को पिघलाने की प्रक्रिया के माध्यम से ढलाई द्वारा उत्पादित किया जाता है। संरचना को ठीक से प्राप्त करने के लिए, तत्वों को पिघला हुआ धातु में जोड़ा जा सकता है, और अशुद्धियों को हटाया जा सकता है। परिणामस्वरूप पिघला हुआ स्टील सिल्लियों में डाला जाता है ताकि सिल्लियां बनाई जा सकें या स्लैब, बिल्ट और खिलने के लिए एक निरंतर कास्टिंग मशीन में स्थानांतरित किया जा सके। पाइप इन उत्पादों में से दो से बना है: स्लैब या बिल्ट।
पाइप निर्माण में स्टील स्लैब और स्टील स्केलेप
स्टील की पपड़ी स्लैब से बनाई जाती है जो 2,200˚F तक गर्म होती है। गर्मी सतह पर एक पैमाने का निर्माण करती है, जिसे स्केल ब्रेकर और उच्च दबाव सफाई के माध्यम से हटाया जाना चाहिए। एक बार साफ हो जाने के बाद, स्टील स्लैब को स्टील के पतले, संकीर्ण स्ट्रिप्स में रोल किया जाता है। स्कैलप को सल्फ्यूरिक एसिड के साथ (सतह को साफ किया जाता है), पानी से धोया जाता है और पाइप बनाने के लिए कच्चे माल के रूप में बड़े स्पूल पर लुढ़का जाता है। स्केलप की चौड़ाई उस पाइप के व्यास को निर्धारित करती है जिसे बनाया जा सकता है।
स्केलप स्पूल से गर्म होता है, और ग्रिल्ड रोलर्स के माध्यम से लुढ़का होता है, जो स्कैलप के किनारों को मोड़ता है। यह प्रक्रिया एक बेलनाकार ट्यूब का निर्माण करती है, जहां दोनों किनारों को लंबे सिलेंडर बनाने के लिए एक दूसरे से मिलने के लिए चारों ओर मुड़ा हुआ है। एक वेल्डिंग प्रक्रिया किनारों को एक साथ जोड़ती है और पाइप को सील करती है।
एक निरंतर वेल्डिंग ऑपरेशन में, वेल्डिंग रोलर्स पाइप के किनारों को एक-दूसरे में दबाते हैं - गर्मी के कारण जाली वेल्ड बनाते हैं जो पहले से ही स्कील पर लागू किया गया है। वेल्डिंग के दौरान कोई धातु नहीं जोड़ी जाती है, और अंतिम रोलर्स पाइप के व्यास और दीवार की मोटाई को विनिर्देशों के लिए कम करते हैं।
विद्युत प्रतिरोध वेल्डिंग निरंतर वेल्डिंग के लिए एक समान प्रक्रिया का पालन करता है, सिवाय इसके कि स्कैलप को पाइप के आकार में ठंडा किया जाता है। वर्तमान में तांबे के डिस्क परिक्रमण करके पाइप किनारों को आपूर्ति की जाती है, जो किनारों को वेल्ड तापमान तक गर्म करती है। वेल्डिंग वेल्डर एक जाली वेल्ड बनाने के लिए पाइप किनारों से जुड़ते हैं।
सर्पिल वेल्डिंग और डबल जलमग्न आर्क वेल्डिंग अधिक पारंपरिक वेल्डिंग तकनीकों का उपयोग करते हैं और बंधन बनाने के लिए वेल्ड सामग्री जोड़ते हैं।
सीमलेस पाइप के लिए स्टील के बिल्ट
स्टील बिलेट्स स्टील के लंबे चौकोर टुकड़े होते हैं जो एक निरंतर कास्टिंग मशीन से सीधे उत्पादित होते हैं या रोल और स्ट्रेच्ड कास्ट इंगोट्स से बने एक माध्यमिक उत्पाद के रूप में। इन बिलेट्स का उपयोग सीमलेस पाइप बनाने के लिए किया जा सकता है, जो कि वेल्ड लाइन न होने के लिए कुछ अनुप्रयोगों में सुरक्षित है।
ठोस स्टील बिलेट को अत्यधिक गर्म तापमान पर गर्म किया जाना चाहिए, सफेद गर्म लेकिन पिघला हुआ नहीं। मशीनें उन्हें रोल करती हैं ताकि वे एक बेलनाकार ठोस बन जाएं। जबकि अभी भी गर्म है, एक बुलेट के आकार का छेदक का उपयोग इसके आयामों के अनुसार खोखले केंद्र को नियमित करने के लिए किया जाता है। मिलिंग संचालन की एक श्रृंखला आवश्यक विनिर्देशों के लिए पाइप के अनुरूप है।
फिनिशिंग स्टेप्स
अंत में जोड़ों के साथ फिट होने से पहले एक अंतिम प्रक्रिया के रूप में पाइप को एक सीधी मशीन के माध्यम से रखा जा सकता है। छोटे बोर पाइपिंग आमतौर पर थ्रेडेड जोड़ों के साथ फिट होते हैं, लेकिन बड़े बोर पाइपिंग को आमतौर पर उन फ्लैंग्स के साथ लगाया जाता है जो पाइप के अंत में वेल्डेड होते हैं। मापने वाली मशीनें तैयार पाइप के आयामों की जांच करती हैं, और गुणवत्ता नियंत्रण उद्देश्यों के लिए पाइप के किनारे विवरणों पर मुहर लगाती हैं।
गुणवत्ता नियंत्रण
गुणवत्ता नियंत्रण चरणों में एक्स-रे मशीनों का उपयोग करके दोषों के लिए पाइप की जांच करना शामिल है - विशेष रूप से वेल्ड के साथ। एक अन्य तकनीक पाइप को पानी से भरकर दबाव का परीक्षण करना है, फिर किसी भी दोष को उजागर करने के लिए निर्दिष्ट समय के लिए दबाव में रखना, जो कि सेवा में डालने से पहले विनाशकारी विफलता का कारण हो सकता है।
स्टील पाइप का उपयोग कैसे किया जाता है?
पाइप का उपयोग संरचनाओं, परिवहन और विनिर्माण क्षेत्र में किया जाता है। वे अपने बाहरी व्यास के अनुसार आकार के होते हैं, आंतरिक व्यास दीवार की मोटाई के आधार पर भिन्न होते हैं। कुछ अनुप्रयोगों को दूसरों की तुलना में मोटी दीवारों की आवश्यकता होती है, जो कि पाइप को प्रबंधित करना चाहिए बलों पर निर्भर करता है।
संरचनात्मक उपयोग
संरचनात्मक उपयोग आम निर्माण और निर्माण हैं। इन उद्योगों में, निर्माण सामग्री को आमतौर पर स्टील ट्यूब के रूप में जाना जाता है।
स्टील ट्यूब पाइलिंग नामक एक प्रक्रिया में नींव को ताकत प्रदान करते हैं। इन अनुप्रयोगों में, नींव रखी जाने से पहले ट्यूब को पृथ्वी में गहराई से संचालित किया जाता है। यह जमीन पर ऊंची इमारत या निर्माण के लिए स्थिरता प्रदान करता है जो सुरक्षित नहीं है। ढेर नींव के दो बुनियादी प्रकार हैं: विशेष रूप से मजबूत मिट्टी या चट्टान की एक परत पर अंत असर वाले बवासीर के निचले सिरे में आराम होता है। इमारत का भार मजबूत परत पर ढेर के माध्यम से स्थानांतरित किया जाता है। घर्षण बवासीर, घर्षण द्वारा ढेर की पूरी ऊंचाई तक इमारत के भार को मिट्टी में स्थानांतरित कर देता है। ढेर की पूरी सतह बलों को मिट्टी में स्थानांतरित करने में मदद करती है। मचान के खंभे स्टील ट्यूब को एक पिंजरे में जोड़कर बनाए जाते हैं जो निर्माण श्रमिकों को जमीनी स्तर से ऊपर के क्षेत्रों तक पहुंचने की अनुमति देता है। स्टील ट्यूब से गार्ड रेल भी बनाई जाती है, जिससे सीढ़ियों और बालकनियों के लिए सौंदर्य की दृष्टि से सुखदायक सुरक्षा सुविधा बनाई जाती है। सुरक्षा टोलियों का उपयोग वाहन यातायात से किसी क्षेत्र के लोगों, भवनों, या अवसंरचना की सुरक्षा के लिए किया जाता है। कई व्यावसायिक बाइक रैक स्टील ट्यूब झुकने से बनते हैं। स्टील के कठिन भौतिक गुण इसे चोरों के खिलाफ सुरक्षित बनाते हैं। स्टील पाइप का सबसे आम उपयोग उत्पादों के परिवहन के लिए है क्योंकि सामग्री दीर्घकालिक प्रतिष्ठानों के लिए अच्छी तरह से अनुकूल है। इसकी कठोरता और टूटने के प्रतिरोध के कारण इसे भूमिगत दफन किया जा सकता है। कम दबाव के अनुप्रयोगों के लिए उच्च शक्ति वाले पाइप की आवश्यकता नहीं होती है क्योंकि वे महत्वपूर्ण तनाव के संपर्क में नहीं होते हैं। संकीर्ण दीवार की मोटाई सस्ती निर्माण की अनुमति देती है। अधिक विशिष्ट अनुप्रयोग- जैसे कि तेल और गैस उद्योग में उपयोग किए जाने वाले पाइपों को अधिक कठोर विनिर्देशों की आवश्यकता होती है। उत्पाद की खतरनाक प्रकृति को ले जाया जा रहा है, और लाइन पर दबाव बढ़ने की संभावना, उच्च शक्ति और इसलिए उच्च दीवार मोटाई की मांग करता है। यह आम तौर पर एक संबद्ध उच्च लागत लाता है। इन अनुप्रयोगों के लिए गुणवत्ता नियंत्रण महत्वपूर्ण है। इन सामग्रियों को निर्दिष्ट करने के तरीके के बारे में भ्रम हो सकता है, और पाइप की सटीक विशेषताओं का क्या मतलब है। द अमेरिकन सोसायटी ऑफ मैकेनिकल इंजीनियर्स (एएसएमई) और अमेरिकन पेट्रोलियम इंस्टीट्यूट (एपीआई) के साथ अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मटेरियल (एएसटीएम) उत्तरी अमेरिका में पाइपिंग विनिर्देशों के लिए सबसे अधिक संदर्भित संगठन हैं। विनिर्देशों को तीन मुख्य श्रेणियों में विभाजित किया जा सकता है: पाइप का आकार "नाममात्र पाइप आकार" या एनपीएस के रूप में उद्धृत किया गया है। छोटे व्यास के लिए एनपीएस संख्याओं की उत्पत्ति (<एनपीएस 12)="" बड़े="" व्यास="" पाइपों="" के="" लिए="" मूल="" के="" लिए="" अलग=""> हालांकि, एक विशिष्ट एनपीएस नंबर के सभी पाइपों में एक ही बाहरी या बाहरी व्यास (OD) होता है। आंतरिक व्यास धातु की दीवार की मोटाई के आधार पर अलग-अलग होगा। इसका कारण यह है कि दीवार मोटाई की परवाह किए बिना एक विशिष्ट एनपीएस नंबर के सभी पाइपिंग के लिए एक ही संरचनात्मक समर्थन का उपयोग किया जा सकता है। स्टील पाइप शेड्यूल पाइप की दीवार की मोटाई का वर्णन करने का एक तरीका है। यह एक महत्वपूर्ण पैरामीटर है क्योंकि यह सीधे पाइप की ताकत और विशिष्ट अनुप्रयोगों के लिए उपयुक्तता से संबंधित है। एक पाइप शेड्यूल एक आयाम रहित संख्या है और इसकी गणना दीवार के मोटाई के लिए डिज़ाइन फॉर्मूले के आधार पर की जाती है, जिसे डिज़ाइन का दबाव और स्वीकार्य तनाव दिया जाता है। अनुसूची संख्याओं के उदाहरण इस प्रकार हैं: 5, 5S, 10, 20, 30, 40, 50, 60, 80, 100, 120, 140, 160, STD, XS, और XXS- सबसे आम होने के साथ शेड्यूल 40 और 80 हैं। जैसा कि शेड्यूल नंबर बढ़ता है, पाइप की दीवार की मोटाई बढ़ जाती है। पाइप की अनुसूची संख्या इसलिए आंतरिक व्यास को परिभाषित करती है, क्योंकि OD को NPS संख्या द्वारा तय किया जाता है। एक पाइप के वजन की गणना एनपीएस के आधार पर की जा सकती है, जो बाहरी व्यास और शेड्यूल को परिभाषित करता है, जो दीवार की मोटाई को परिभाषित करता है। सूत्र स्थिरांक का निर्धारण करने के लिए 1 इंच मोटाई प्रति वर्ग फुट 40.8 पाउंड स्टील के सैद्धांतिक वजन का उपयोग करता है। W = 10.69 xt (OD - t) कहाँ पे: डब्ल्यू = वजन (प्रति पाउंड पाउंड) इंजीनियरिंग टूलबॉक्स से निम्न तालिका विभिन्न एनपीएस के पाइप के लिए आयुध डिपो, दीवार की मोटाई और वजन को मापती है। दोनों अनुसूची 40 और अनुसूची 80 माप दिखाए जाते हैं। निर्माता इस बात की पुष्टि करने के लिए सामग्री परीक्षण रिपोर्ट या मिल परीक्षण रिपोर्ट जारी करते हैं कि उत्पाद रासायनिक विश्लेषण और यांत्रिक गुणों के विनिर्देश से मिलता है। एमटीआर में उत्पाद के सभी प्रासंगिक डेटा शामिल होंगे और उत्पाद को अपने जीवनचक्र के माध्यम से साथ देगा। निम्नलिखित सामान्य पैरामीटर हैं जो MTR पर दर्ज किए जा सकते हैं: कार्बन सामग्री, मिश्र धातु और सल्फर सहित रासायनिक संरचना सामग्री का आकार, वजन, पहचान और ग्रेड मटेरियल हीट नंबर, जो प्रोसेसिंग बैच में वापस आ जाता है तन्य शक्ति, उपज शक्ति और बढ़ाव जैसे यांत्रिक गुण स्टील बॉल्डर्स के लिए, सबसे आम विशिष्टताओं का हवाला दिया जाता है, एएसटीएम ए 53 और एएसटीएम ए 500। रिलायंस फाउंड्री पाइप की आपूर्ति करती है जो स्टील पाइप से बनाई जाती है। बोल्डर्स वाहन की टक्करों से लोगों, इमारतों और आसपास के बुनियादी ढांचे की रक्षा के लिए जमीन में स्थापित लंबवत पाइप लंबाई हैं। स्टील पाइप बोल्डर्स को सुरक्षा विनिर्देशों के अनुरूप होना चाहिए ताकि यह सुनिश्चित हो सके कि वे वाहन टक्करों के प्रभाव का प्रतिरोध करने के लिए पर्याप्त मजबूत हैं। अनुसूची 40 और अनुसूची 80 स्टील का उपयोग आवेदन के आधार पर स्टील पाइप बॉल्डर्स बनाने के लिए किया जा सकता है। स्टील पाइप बॉल्डर्स को अक्सर स्टेनलेस स्टील, प्लास्टिक, या सौंदर्य अपील के लिए अन्य धातु सजावटी कवर के साथ कवर किया जाता है और स्टील पाइप को जंग से बचाने के लिए।
निर्माण ढेर
मचान पोल
विनिर्माण उपयोग
गार्ड रेल

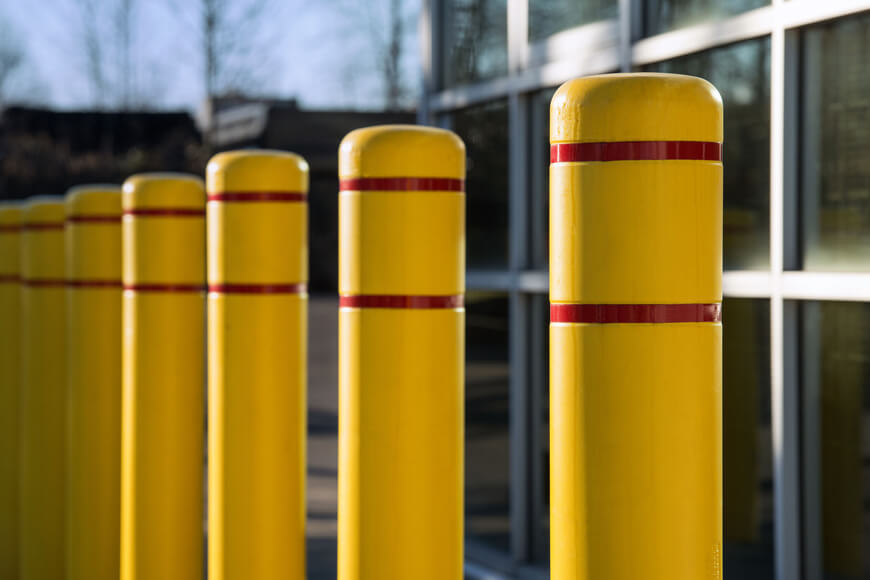

bollards
बाइक की रैक
परिवहन उपयोग
इस्पात पाइप विशिष्ट कैसे है?
पाइप का आकार नाम मात्र का
अनुसूचियों
पाइप का वजन
ओड = बाहरी व्यास
t = मोटाई प्रमाणीकरण
कैसे विश्वसनीय फाउंड्री उपयोग स्टील पाइप करता है?
